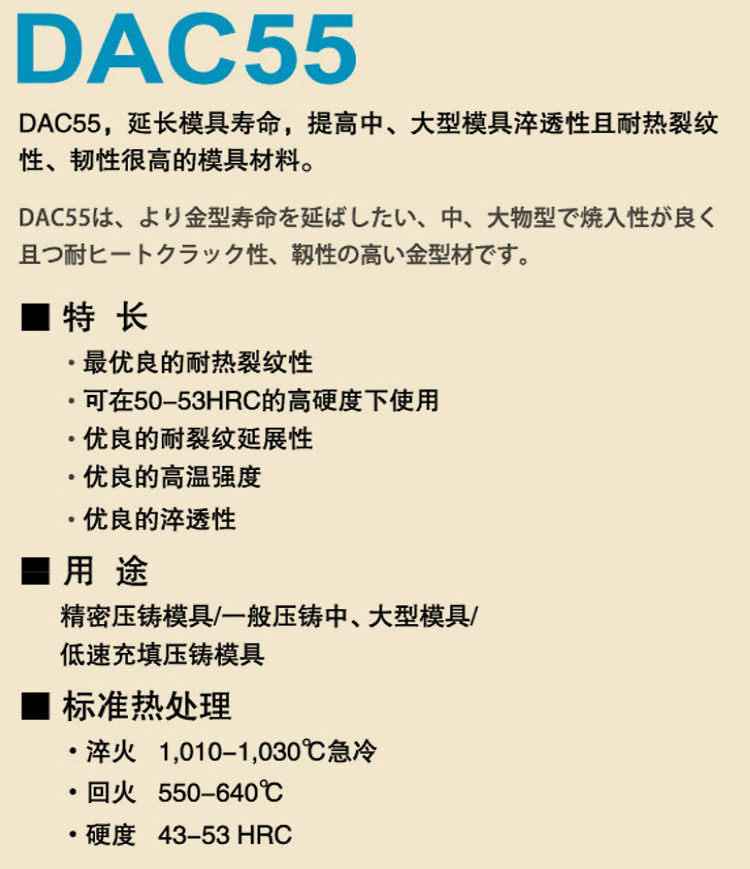

DAC55日立壓鑄模具鋼簡(jiǎn)介
(1)模具鋼特性: 日本日立金屬HITACHI壓鑄模具鋼,高強(qiáng)度、高韌性5Cr系模具鋼,該鋼是在DAC的基礎(chǔ)上改良而成,保留了DAC的優(yōu)點(diǎn),并且得到了更好的耐熱裂紋性,該鋼淬頭透性能良好,佳高溫強(qiáng)度、韌性、延展性,抗龜裂性好,可在50～53HRC的較高硬度下使用。

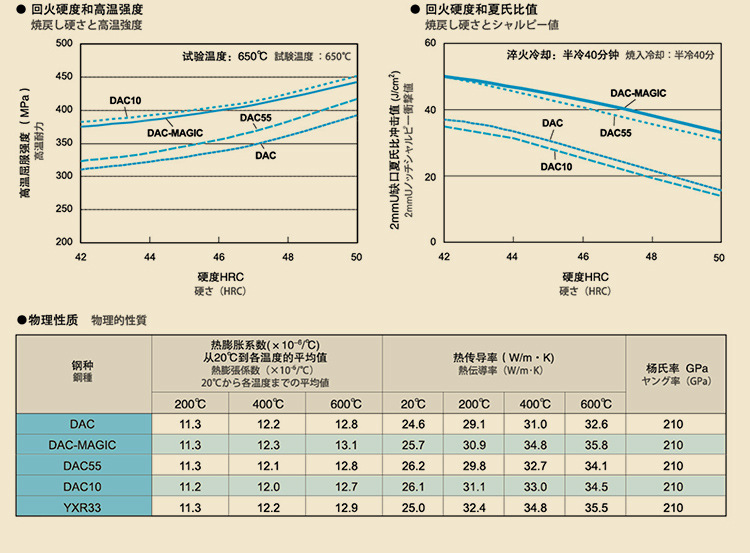

具有優(yōu)良的強(qiáng)度、韌性和耐熱性的熱作模具材料,符合近年來(lái)向高韌性和等方向性發(fā)展方向,具有更長(zhǎng)的使用壽命和中大型模具適用的高淬透性,抗熱疲勞性和韌性高的5%Cr系列材料。

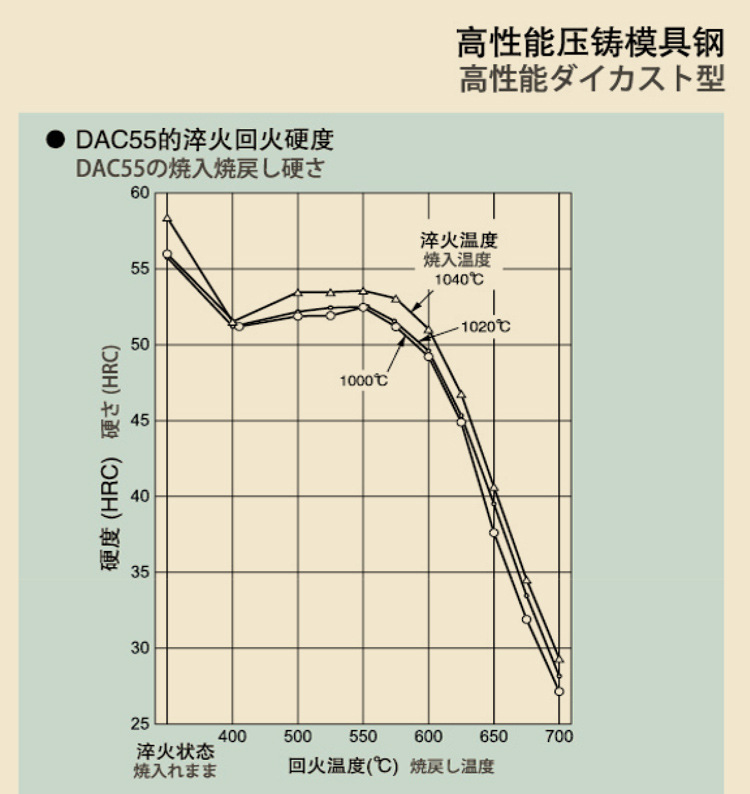

當(dāng)淬火1020℃時(shí)在550～500℃范圍內(nèi)出現(xiàn)二次硬化高峰,硬度可達(dá)53HRC。
(2)供貨狀態(tài)硬度 235～245HB
(3)化學(xué)成分(質(zhì)量分?jǐn)?shù),%) C 0.42 Cr 5.11 Mo 2.44 Si 0.70 Ni0.20 W 0.64 Co 0.58

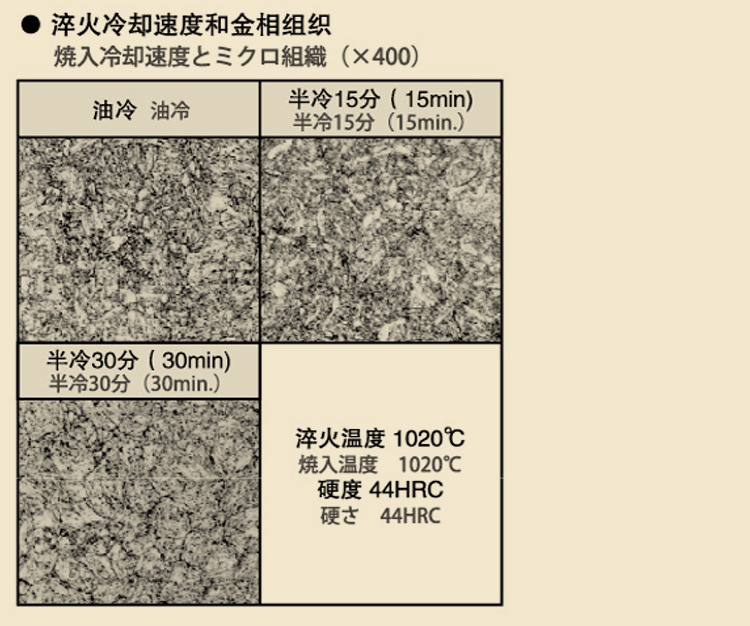

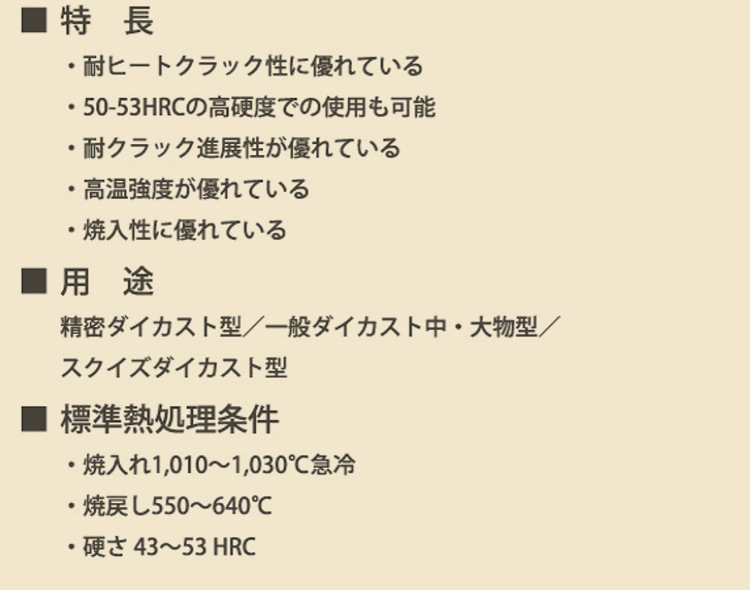

(4)淬火、回火規(guī)范 淬火溫度1010～1030℃,快冷,回火溫度550～640℃,硬度43～53HRC

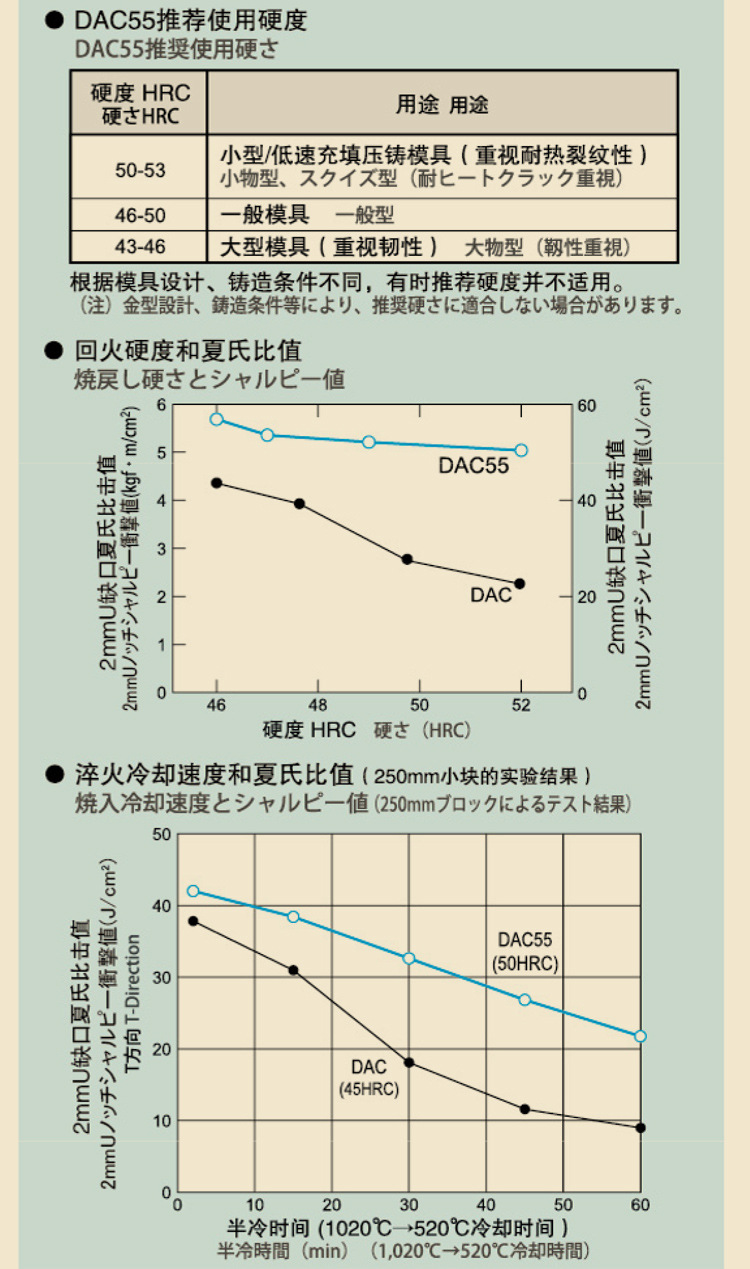

(5)推薦使用硬度
①一般條件下為46～50HRC
②以耐熱裂為主的小件擠壓型模具采用硬度50～53HRC
③以韌性為主時(shí),則選43～46HRC較適合
典型應(yīng)用舉例:
①適合大型、結(jié)構(gòu)復(fù)雜、壽命要求特長(zhǎng)的壓鑄模具,高性能壓鑄模
②熱擠壓模具
③大產(chǎn)量精密塑膠模具
