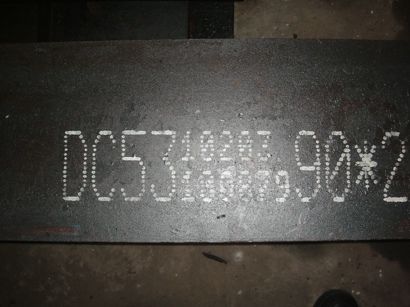

DC53出廠硬度是多少？DC53熱處理硬度高可以達(dá)到多少？下面為大家總結(jié)下DC53硬度在熱處理前后的變化情況。
DC53出廠狀態(tài)：一般是退火狀態(tài)小于等于HB255。
熱處理后：DC53經(jīng)1040℃ 淬火和520～530℃高溫回火后，硬度HRC可達(dá)62～63，是目前常用的冷作模具鋼中高的，且切削性、磨削性較好，電加工變質(zhì)層殘余應(yīng)力小，殘余奧氏體極少，碳化物細(xì)小并分布均勻。
經(jīng)研究表明，
⒈適當(dāng)調(diào)整淬火溫度后，DC53在200℃回火時(shí)硬度和沖擊韌性都較高；在400～500℃ 回火時(shí)硬度較高，韌性大幅度下降；在600℃ 回火時(shí)沖擊韌性很高，硬度顯著下降．
⒉形狀復(fù)雜的精密沖模、修整模、冷軋輥輪等工模具宜采用低溫回火工藝，以使模具工作零件獲得高硬度、高韌性、耐磨性好、強(qiáng)度高，可有效延長(zhǎng)模具壽命，防止過度磨損、變形、開裂等早期失效現(xiàn)象．
⒊受沖擊載荷較大的復(fù)雜模具可采用低淬高回工藝，以得到較高的沖擊韌性，防止模具產(chǎn)生脆性斷裂現(xiàn)象
故采用DC53哪個(gè)溫度回火是熱處理工藝中比較復(fù)雜的一個(gè)問題，大家要根據(jù)自己的產(chǎn)品需要進(jìn)行適當(dāng)?shù)倪x擇。選擇一個(gè)好的熱處理廠，不僅僅能達(dá)成硬度要求，更能幫助模具廠家把握時(shí)間，節(jié)約時(shí)間。
