DAC-MAGIC模具鋼簡介:
DAC-MAGIC是屬于日本日立金屬DAC系列熱作模具鋼。近年來隨著環(huán)境保護意識的不斷提高,輕量化和可回圈利用性在壓鑄產(chǎn)品中的應用越來越廣泛。DAC-MAGIC的誕生解決了在短周期內(nèi)生產(chǎn)高創(chuàng)意大型模具產(chǎn)品的要求,在提高耐熱裂紋性的同時,具有相當優(yōu)越的耐開裂性,切削性的壓鑄模具鋼。

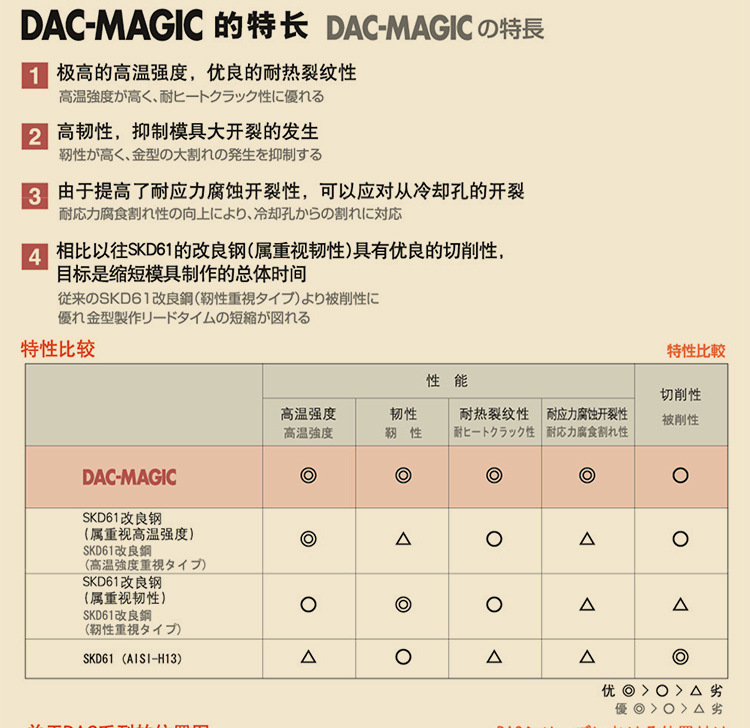

DAC-MAGIC特性:
高韌性,抑制模具大開裂的發(fā)生
極高的高溫強度、優(yōu)良的耐熱裂紋性
因為提高了耐應力腐蝕開裂性,可以應對冷卻孔開裂
比同類壓鑄模具鋼具有更加良好的機加工性,致力於模具的加工周期的縮短。

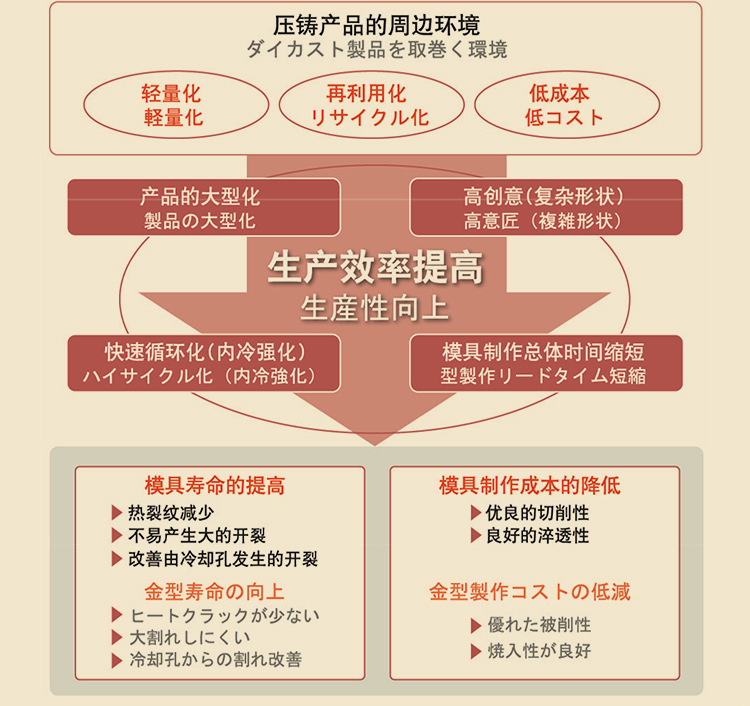

DAC-MAGIC效果:
熱裂紋減少
不易產(chǎn)生大的開裂
改善由冷卻孔發(fā)生的開裂

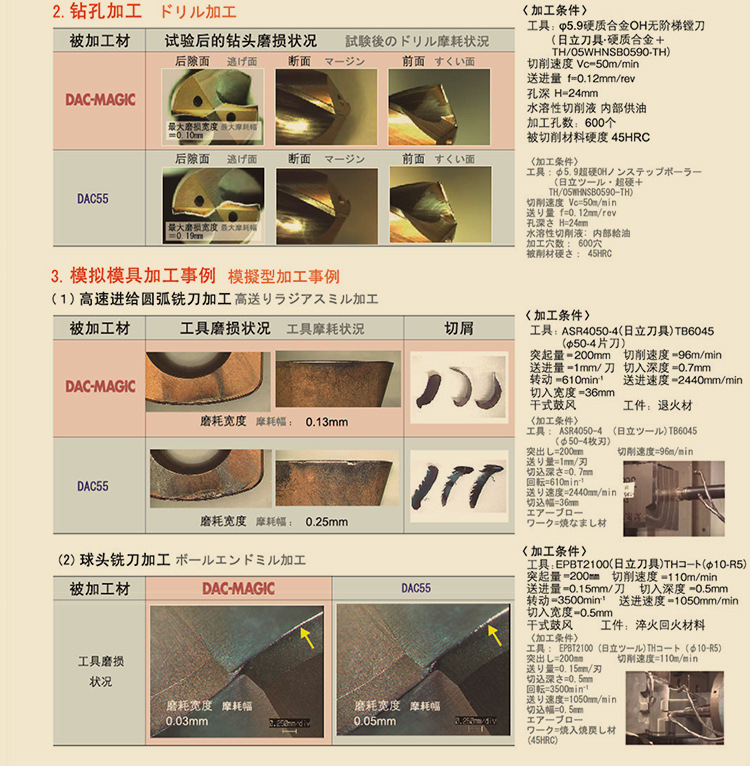

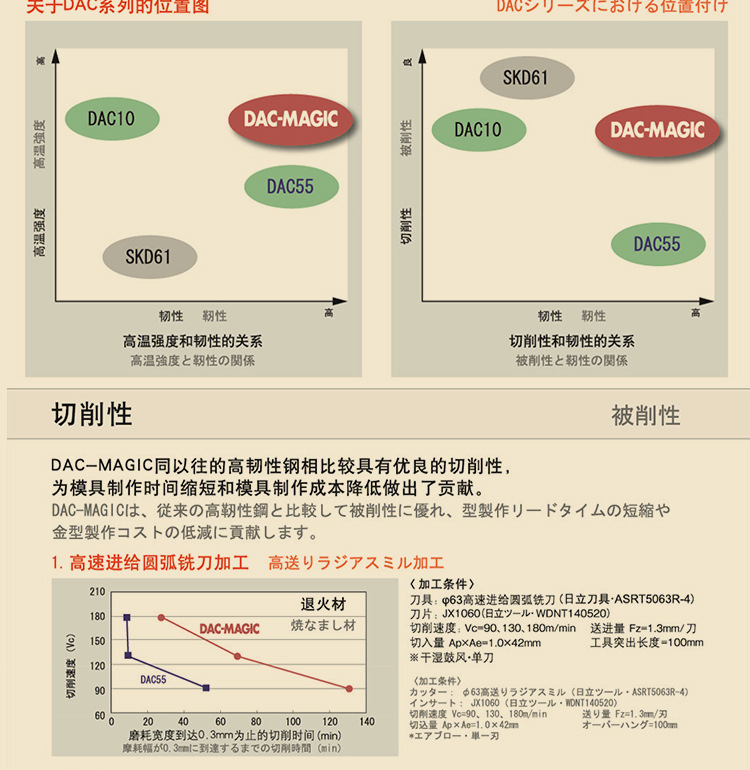

優(yōu)良的切削性及良好的淬透性
DAC-MAGIC用途:
一般鋁壓鑄模具/低速充填壓鑄模具/精密壓鑄模具
壓鑄/擠壓模具,如:模仁、鑲塊、頂針、套筒/模墊、襯套
冷沖、切邊、剪切、緊縮環(huán)及耐磨部件/鋁、鎂、鋅、銅的熱壓成型模和塑膠模
DAC-MAGIC化學成分及硬度:
化學成分% |
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
DAC-MAGIC |
開發(fā)鋼種,專利申請中 |
|||||||
出廠硬度:退火至229HB 使用硬度范圍:42-53HRC |

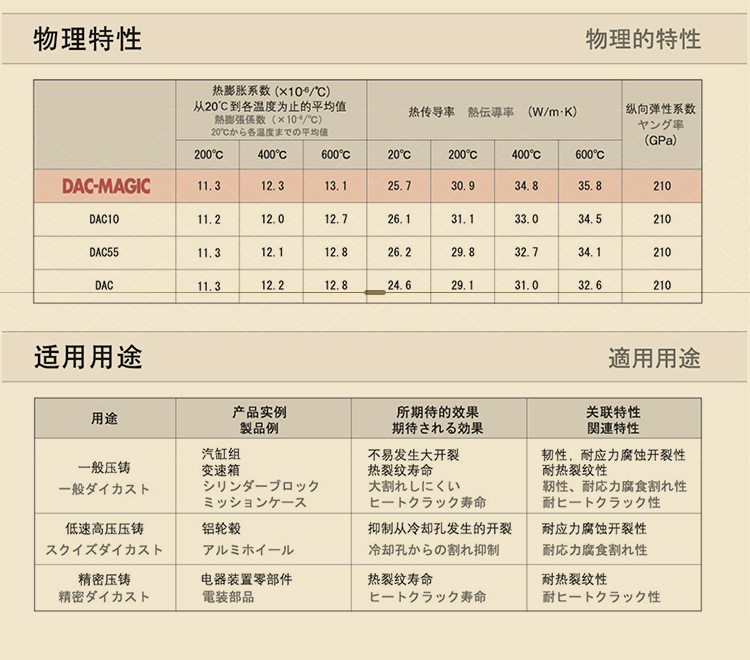

DAC-MAGIC物理性質(zhì):
鋼種 |
熱膨脹系數(shù)(*10-6℃),從20℃起 |
熱傳導率(W/m·k) |
楊氏率 (GPa) |
|||||
200℃ |
400℃ |
600℃ |
20℃ |
200℃ |
400℃ |
600℃ |
||
DAC-MAGIC |
11.3 |
12.3 |
13.1 |
25.7 |
30.9 |
34.8 |
35.8 |
210 |

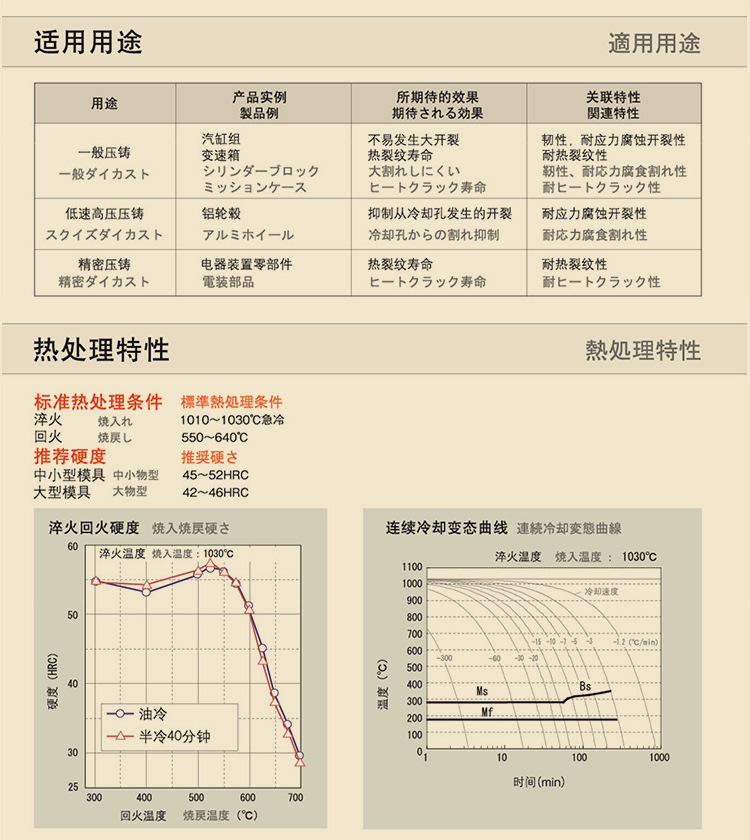

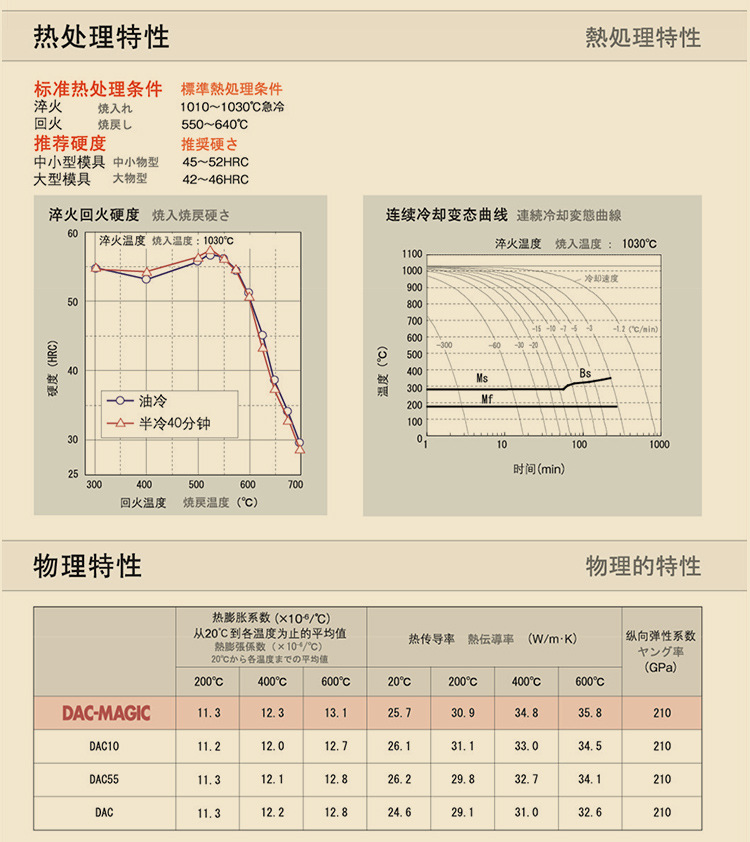

DAC-MAGIC熱處理標準條件:
鋼種 |
交貨硬度 |
淬火條件(℃) |
回火條件(℃) |
淬火回火硬度 |
退火條件(℃) |
DAC-MAGIC |
229HB以下 |
1010-1030空冷(油冷) |
550-640(空冷) |
50以上 |
820-870徐冷 |
13913529899
